温控系统加热功能失效的常见原因包括：
1. 运行模式/配置错误
2. 输出保险丝熔断
3. 加热元件或TEC模块损坏/断开
4. 温控器内部电源板电路故障
【优先排查步骤】
1. 重启温控器后尝试重新加热
2. 进入"Setup → Stage"菜单确认运行模式：
- 若处于"Cooling Only"模式将无法加热
- 发现误设时请切换至其他适用模式
【保险丝检测】（如设备配备）
• 打开保险丝盒检查内部保险丝状态
• 若已熔断，必须更换参数完全相同的保险丝（电压/电流额定值需严格匹配）
【软件参数验证】
使用InstecApp或WinTemp软件：
• 检查加载的PID参数
• 确认冷却PID参数表未填充"NAN"或"-1"
【加热元件检测流程】
1. 关闭电源并断开热台连接
2. 使用数字万用表测量电阻：

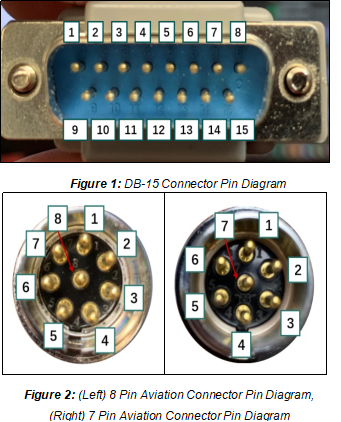

- DB-15接口：测量引脚8与15间阻值（图1）
- 航空插头（7/8针）：测量引脚3与4（图2）
*双线系统（如DB-15+航空头组合）需测量航空头1-4引脚*
*具体引脚定义请参阅设备说明书故障排除章节*
【阻值判定标准】
▶ 正常范围：4-50Ω（具体值因设备型号而异）
▶ 异常情况：
- 显示"OL"或"开路"→加热元件损坏
- 阻值正常→可能为控制器电源板故障
*以上情况均需联系support@hsinstrument.com建立正式技术支持案例*
（操作提示：所有检测必须在断电状态下进行，更换元件时需使用原厂指定规格配件）
